Dźwig wieżowy górnoobrotowy 10T Udźwig
, Dźwig wieżowy QTZ125 60M Wysięg
, PT6015 Dźwig górnoobrotowy

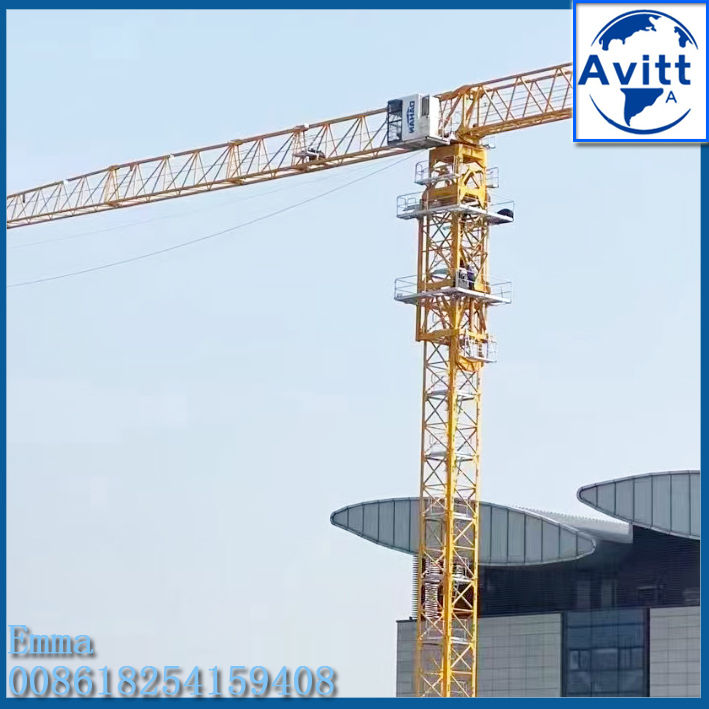

PT6015 QTZ125 Żuraw wieżowy z płaskim wierzchołkiem L46A1 Sekcja masztu z certyfikatem CE EAC
Parametry strzału
1.Żuraw wieżowy z płaskim wierzchołkiem TZ125
2. Typ: stały i wspinający się na zewnątrz
3. Długość wysięgnika roboczego: 60m
4. Obciążenie na końcu: 1,5t
5. Maks. obciążenie: 10t
6. Wysokość wolnostojąca: 45m
Specyfikacja
| Znamionowy moment podnoszenia |
1250KN.m |
| Znamionowa nośność |
10t |
| Maks. udźwig |
10t |
| Obciążenie na końcu |
1,5t |
| Maks. wysokość podnoszenia |
200m |
| Rozpiętość |
60m |
| Wysokość wolnostojąca |
45m |
| Długość liny |
400m |
| Zasięg roboczy |
3-60m |
| Prędkość obrotu |
0-0,6 obr/min |
| Prędkość wózka |
0-40 m/min |
| Prędkość podnoszenia |
0,4 m/min |
| Prędkość podnoszenia |
(a=2)0-80; (a=4)0-40 |
| Zasilanie |
380V/50Hz lub inne |
| Moc |
56kw |
| Skrzynka rozdzielcza |
Schneider |
| Główne materiały |
180*18 / kątownik / Q355B |
| Wymiary sekcji masztu |
1,6*1,6*3m L46A1 |
Cechy procesu
1) Automatyczne spawanie łukiem krytym jest stosowane w głównych elementach sekcji i wysięgniku cięgnistym. Ma wysoką wydajność cieplną, dużą penetrację, wysoką wydajność produkcji, jednocześnie redukując pory i wady pęknięć, zwiększa wytrzymałość spoiny i piękny wygląd.
2) Stosujemy spawanie gazem dwutlenkiem węgla; ma skoncentrowane ciepło, małą linię spawalniczą, wysoką wytrzymałość i odporność na rdzę i pękanie. może zmniejszyć naprężenia i deformacje, ma wysoką wytrzymałość i odporność na rdzę i pękanie.
3) Śrutowanie jest stosowane do masztów w celu wzmocnienia twardości powierzchni stali; zwiększenia przyczepności farby i przedłużenia jej żywotności
Opis
1. Żuraw wieżowy stały mocowany do podłoża na betonowym fundamencie
2. Podstawa jest następnie przymocowana do sekcji masztu, co nadaje żurawiowi wysokość.
3. Następnie maszt jest przymocowany do zespołu obrotu, który umożliwia obrót żurawia.
4. Poziomy wysięgnik (ramię robocze) jest częścią żurawia, która przenosi ładunek.
5. Przeciwwysięgnik przenosi przeciwwagę, podczas gdy wysięgnik zawiesza ładunek do i ze środka żurawia.
6. Operator żurawia zwykle przebywa w kabinie na szczycie wieży.
7. Hak podnoszący jest obsługiwany przez operatora za pomocą silników elektrycznych do manipulowania linami stalowymi za pomocą systemu krążków, które podnoszą materiały budowlane
Konstrukcja stalowa:Ulepszenie technologii Potain
1. Sekcja standardowa przyjmuje L46A1, a cała płyta maszyny to materiał Q355B
2. Klatka wspinaczkowa przyjmuje serię Potain MC
3. Górna i dolna obrotnica przyjmują konstrukcję Potain MCT133
4. Środkowa sekcja przejściowa przyjmuje pełną stal okrągłą Q355B
5. Górny cięgnik wysięgnika przyjmuje pełną stal okrągłą Q355B, a dolny cięgnik przyjmuje kątownik Q355B i kwadratową i ostrą rurę kwadratową
6. Wysięgnik równoważący przyjmuje Q355B, stal w kształcie litery H
