Podkreślić:

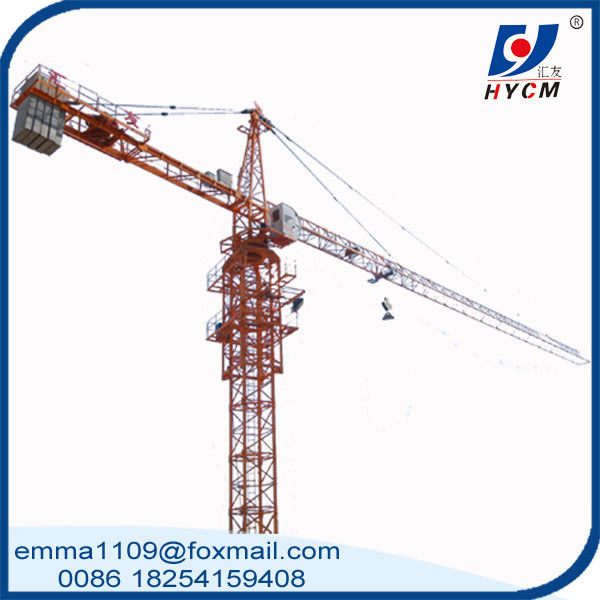

Mały żuraw wieżowy TC3508 2.5T Max.Load 35m Mini żuraw z żubrem
Krótkie parametry
1. Model: QTZ25 ((TC3508) Topkit Tower Crane
2Typ: stałe i zewnętrzne wspinaczki
3. Długość szyby: 35 m
4. obciążenie końcówki: 0,8 t
5. maks. ładowanie:2.5t
Charakterystyka techniczna
1)Zaawansowane specyfikacje techniczne:
Maksymalny promień wynosi 35 m, wysokość statyczna 25 m, może osiągnąć maksymalną wysokość 60 m poprzez dodanie sekcji mastu i urządzenia kotwiczenia / wiązania.
2) Ten mały żuraw wieżowy / mini żuraw wieżowy używany do budowy budynków niższych pięter, zwykle 4-10 warstw.
3) Przyjmuje międzynarodowo dobrze przyjęty piękny kształt.
4) Wysoka prędkość pracy i doskonała regulacja prędkości.
5) Kabina / sala operacyjna jest niezależnie zainstalowana zewnętrznie z dobrym widokiem i dużą powierzchnią.
6) Wyposażone w pełne zestawy urządzeń bezpieczeństwa w celu zapewnienia niezawodnego stanu pracy dźwigni wieżowej.
Specyfikacja
| Wymagania w odniesieniu do zastosowania w przypadku pojazdów silnikowych |
250 |
| Maksymalne obciążenie podnoszące (t) |
2.5 |
| Obciążenie końcowe (t) |
0.8 |
| Maksymalna wysokość podnoszenia (m) |
80 |
| Wysokość stojącej samodzielnie (m) |
25 |
| Długość liny (m) |
200 |
| Rozpiętość (m) |
35 |
| Zakres pracy (m) |
Od 3 do 35 |
| Prędkość obrotowa (r/min) |
0.6/0.3 |
| Prędkość wsiania wózka (m/min) |
30/20 |
| Prędkość podciągania (m/min) |
0.67 |
| Długość szyby licznikowej (m) |
9 |
| Zasilanie |
380V/50Hz lub zgodnie z wymaganiami klienta |
| Pojemność mocy (kw) |
11 |
| Pudełka elektryczna |
Schneider |
| Prędkość podnoszenia (m/min) |
30/15 46/23.5 |
| Główny materiał (mm) |
125*10 / stalowa kąt /Q235B |
| Sekcja mastu (m) |
1.5*1.5*2.2 |
|
Części opcjonalne
(jeśli ich potrzebujesz, daj mi znać z wyprzedzeniem)
|
1) Anemometr
2) Klimatyzacja w kabinie
3) Pudełko
4) Telekomanda
5) sterowanie VFD
|
Niektóre części
1Zewnętrzne dźwigi wieży wspinaczkowej są przymocowane do ziemi na betonowej podstawie.
2Podłoga jest następnie przymocowana do mastu, który nadaje żurawowi jego wysokość.
3Następnie maszt jest przymocowany do jednostki obrotowej, która umożliwia obrót żurawia.
4Na szczycie jednostki obrotowej znajdują się trzy główne części: długi poziomy szyb, krótszy szyb przeciwny i głowica wieży.
5Długa pozioma szyba jest częścią żurawia, która przenosi ładunek.
6Przeciwkowy dźwig niesie przeciwwagę, zwykle z betonowych bloków, podczas gdy przeciwkowy dźwig zawiesza ładunek do i z środka żurawia.
7Operator dźwigu albo siedzi w kabinie na szczycie wieży, albo steruje dźwigem za pomocą zdalnego sterowania radiowego z ziemi.W pierwszym przypadku kabina operatora jest najczęściej umieszczona na górze wieży przymocowanej do gramofonu, ale może być zamontowany na szybie lub w połowie w dół wieży.
8Łuk podnoszący jest obsługiwany przez operatora żurawia przy użyciu silników elektrycznych do manipulowania kablami liny drukowanej przez system łopatek.
9Haczyk znajduje się na długim ramieniu poziomym, aby podnieść ładunek, który zawiera również silnik.
